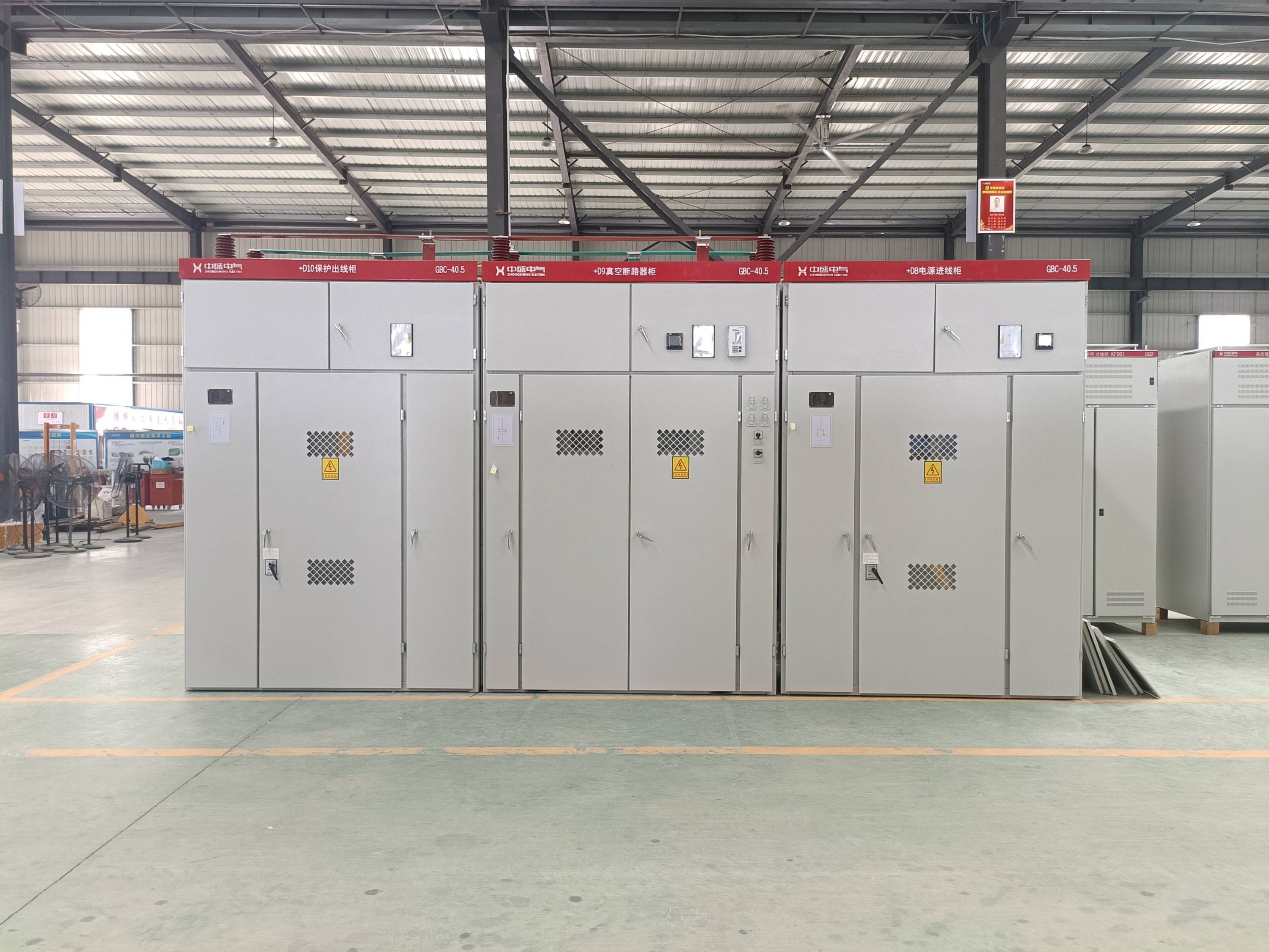

高低压成套开关柜怎么选？从结构原理到行业应用的实用指南

在工厂、园区、商业综合体乃至新能源电站里，电能从进线到末端设备之间，需要一套可靠的"中转与调度系统"，这就是高低压成套开关柜。它既承担着电能的分配、控制、保护与计量，也直接影响整个配电系统的安全余量与后期扩容的便利性。对于正在新建厂房、扩产改造或替换老旧配电设施的企业来说，弄清楚成套开关柜的选型逻辑，往往比单纯比较价格更有价值。本文结合浙江输配电设备行业的实际制造经验，把高低压成套开关柜的结构、柜型、选型要点与运维细节梳理清楚。

一、高低压成套开关柜到底"成"在哪里

所谓"成套"，指的是把断路器、隔离开关、互感器、母线、仪表、保护装置以及柜体外壳等部件，按照一次接线方案和二次控制逻辑集成在一个或一组柜体中，出厂前完成接线、调试与耐压试验，到现场只需就位、进线连接即可投运。相比零散采购元件再现场组装，成套设备在一致性、绝缘配合、温升控制和联锁可靠性上都更有保障。

按电压等级划分，通常把 3kV 至 40.5kV 称为高压开关柜，0.4kV（380V/220V）称为低压成套开关设备。高压柜负责从变压器或上级电网受电，低压柜则把电能分配到各车间、各生产线和末端用电设备。两者往往成对出现，构成一个完整的变配电系统。

二、柜体内部的关键组成

理解结构有助于看懂报价单和图纸，一套典型的高低压成套开关柜包含以下几部分：

• 柜体与隔室：采用冷轧钢板或敷铝锌板折弯组装，高压柜一般分为母线室、断路器室、电缆室、继电器仪表室，室间用金属隔板分开，限制故障扩散范围。
• 一次主回路：包括主母线、分支母线、断路器（真空或框架/塑壳）、隔离开关、接地开关、电流互感器、电压互感器、避雷器等，决定载流能力与短路分断能力。
• 二次回路：继电保护装置、测控单元、指示仪表、信号灯、按钮、转换开关及端子排，负责监测、保护与远程通信。
• 辅助系统：高压柜常见的加热除湿装置、照明、带电显示、五防联锁；低压柜的电容补偿回路、谐波滤波回路、母联与备自投逻辑等。

其中"五防"联锁是高压柜的硬门槛，即防止误分合断路器、防止带电合接地开关、防止带接地开关合闸、防止带电挂接地线、防止误入带电间隔。联锁设计是否严谨，直接反映厂家的工艺水平。

三、常见柜型与适用场景

不同柜型对应不同的负荷特征与空间条件，选错柜型会造成浪费或留下隐患。

• GGD配电柜：固定式低压柜，结构简单、造价经济、散热好，适合负荷稳定、回路数量不多的车间配电与总配电室，是很多中小型工厂的常规选择。
• 抽屉式低压柜（GCS/GCK/MNS 等）：功能单元可抽出，检修时能快速更换单元而不影响其他回路供电，适合对连续生产要求高的场合，如制药、饮料灌装、造纸、化纤生产线。
• 高压中置柜（KYN28 等）：手车式结构，真空断路器可抽出，检修安全便捷，多用于 10kV 配电室进线、馈线与变压器出线。
• 环网柜：体积紧凑、可靠性高，广泛用于开闭所、箱式变电站和园区环网供电，常见负荷开关加熔断器组合或真空断路器方案。
• 箱式变电站与预装式变电站：把高压柜、变压器、低压柜集成在钢结构箱体内，占地小、施工周期短，适合临时用电、市政工程、光伏与风电项目以及园区边角地块。
• 电缆分支箱：用于电缆线路的分支与转接，减少电缆接头数量，常见于城市管网与厂区室外配电。
• 无功补偿柜：通过电容器组或 SVG 补偿无功功率，提升功率因数、降低线损，避免因功率因数偏低被加收电费，对电机、焊机、变频器较多的工厂尤为必要。

四、按行业选型：同样是配电，需求差异很大

制造业的用电环境千差万别，成套开关柜的配置也要跟着场景走。

• 食品、饮料、乳制品、酒类：车间潮湿、需要频繁冲洗，配电柜应提高防护等级，选用户内不锈钢或加强防腐外壳，并做好密封与冷凝水排放；灌装线与包装线多用抽屉柜，便于单回路快速恢复。
• 粮食加工、制糖、饲料：粉尘浓度高，需考虑防尘与静电，柜体密封与定期吹扫要写入维护规程。
• 化工、制药、涂料、油墨：存在腐蚀性气体或防爆要求，柜体材质、元器件选型与安装位置需与防爆分区匹配，洁净车间则要兼顾易清洁与低发尘。
• 纺织、印染、化纤：高温高湿、电机负载集中，建议强化通风散热，并对变频设备集中回路配置谐波治理与无功补偿。
• 汽车零部件、金属制品、模具：焊机、冲压设备冲击负荷大，选型时要按负载率核算，避免长期过载导致温升超标。
• 水泥、玻璃、陶瓷、矿山机械：大功率电机多、启动电流大，高压柜与低压柜的短路分断能力和动热稳定参数必须留足裕量。
• 电子、通信设备、仪器仪表：对电压波动敏感，可配置双电源切换、稳压与在线监测，减少瞬时压降造成的产品不良。
• 新能源、光伏、储能、充电设施：直流侧与交流侧交汇，推荐使用预装式变电站与具备通信功能的智能柜，便于远程运维与数据采集。

可以看到，行业关键词背后其实是环境、负荷与连续性的差异。把这些条件提前告知厂家，才能拿到真正合适的方案，而不是一份"通用配置表"。

五、看参数比看价格更重要

采购时常见的几个核心参数，建议逐项确认：

• 额定电压与额定绝缘电压：低压柜通常为 400V/690V，高压柜按 10kV、20kV、35kV 区分。
• 额定电流：主母线与各分支回路的载流量，要结合当前负荷与 3 至 5 年扩产预期。
• 额定短时耐受电流与峰值耐受电流：反映柜体承受短路冲击的能力，应由变压器容量和系统短路容量计算确定。
• 防护等级：室内干燥环境常用 IP30 至 IP40，潮湿或多尘场所建议 IP54 及以上，户外箱变需 IP54 甚至更高。
• 温升与散热方式：自然通风、强制风冷或空调冷却，与柜内元件损耗和环境温度相关。
• 结构与标准：是否符合 GB/T 7251、GB/T 3906 等相关国家标准，是否具备型式试验报告与出厂试验记录。

六、开关柜定制的一般流程

成套电气设备大多属于定制类产品，规范的流程大致如下：

• 需求沟通：明确电压等级、变压器容量、回路数量、负荷性质、环境条件与安装位置。
• 方案与图纸：厂家出具一次系统图、二次原理图、柜体排列图与元器件清单，双方确认。
• 报价与选型：按品牌、参数、防护等级形成明细报价，避免笼统打包导致后期变更。
• 生产与检验：钣金加工、喷涂、装配、接线，完成出厂试验（主回路电阻、绝缘、耐压、机械操作、联锁功能等）。
• 运输与安装：柜体吊装就位、母线连接、二次线对接、接地系统施工。
• 送电与验收：绝缘复测、保护定值校验、空载与带载试验，交付图纸、试验报告与操作说明。

七、安装验收与日常维护的关键点

设备到现场后，几个环节容易被忽略却影响长期稳定运行：配电室应保持干燥通风，电缆沟做好防火封堵；柜体接地必须可靠且与主接地网连通；母排连接螺栓按力矩要求紧固并做标记；保护定值要与上级保护配合，避免越级跳闸。

日常维护方面，建议每季度检查一次温升与异味，每年进行一次绝缘电阻测试和除尘紧固，高压柜注意加热除湿装置是否正常工作，无功补偿柜要检查电容器有无鼓包、接触器有无粘连。建立设备台账，把每次试验数据和缺陷处理记录下来，长期看能显著降低突发停电概率。

八、如何挑选靠谱的浙江输配电设备厂家

浙江是国内输配电设备产业集聚区之一，配套产业链完整，厂家数量多，选择时可从几个方面判断：

• 是否具备完整的生产资质与型式试验报告，产品是否符合现行国家标准；
• 是否有同类行业的实际案例，能否提供相似工况的项目参考；
• 技术团队能否参与前期方案设计，而不只是被动按图加工；
• 元器件选型是否透明，品牌与型号是否写入合同；
• 售后响应速度、备件供应能力与质保期限是否明确。

乘德输配电设备（chcdqd.com）专注于高低压成套开关柜、箱式变电站、预装式变电站、环网柜、电缆分支箱、无功补偿柜、GGD 配电柜等成套电气设备的研发与制造，面向食品、制药、化工、纺织、汽车零部件、新能源等多个行业提供配电方案设计与开关柜定制服务。从前期的负荷计算、柜型推荐，到生产制造、出厂试验与现场调试，形成相对完整的服务链条，帮助用户把配电系统建得稳、用得久、扩得动。

结语

高低压成套开关柜不是一个可以"随便买一台"的标准化商品，它更像是为具体用电场景量身打造的一件装备。把电压等级、负荷特性、环境条件、扩容预期和运维习惯想清楚，再与有制造经验和方案能力的厂家沟通，才能真正选到安全、经济、耐用的配电系统。价格只是其中一项，长期的稳定运行才是这笔投入真正的回报。
